Kit Contrapeso Para Portão Basculante: Como Calcular e Instalar

O que é o kit contrapeso e por que ele existe

Um portão basculante de garagem pesa entre 80 e 200 kg. Se ele subisse só na força do braço, ninguém aguentaria abrir duas vezes por dia. O kit contrapeso resolve isso com física simples: um peso ligado ao portão por cabo de aço e roldana. Quando o portão sobe, o contrapeso desce. Quando o portão desce, o contrapeso sobe.

O resultado é um portão de 150 kg que abre com a força de um dedo. E o melhor sinal de que o cálculo ficou certo é este: um basculante bem contrabalanceado para em qualquer altura do curso, sem cair nem subir sozinho. Esse é o teste que vale mais que qualquer conta.

Contrapeso ou mola: qual escolher

Os dois sistemas fazem a mesma coisa, mas de jeitos bem diferentes.

Kit contrapeso

• Não perde ajuste com o tempo. Peso é peso, não afrouxa nem cansa.
• Movimento mais suave e silencioso, principalmente em portão pesado.
• Vida útil longa, com manutenção mínima.
• Precisa de espaço lateral nos pilares para a caixa do peso descer.
• Instalação mais trabalhosa e custo inicial maior.

Mola lateral

• Mais barata e mais rápida de instalar.
• Ocupa pouco espaço, resolve em garagem apertada.
• Perde tensão com o tempo e exige regulagem periódica.
• Tem risco de arrebentar, e mola arrebentada em portão pesado é acidente sério.

A regra prática: portão até 100 kg, mola resolve bem. Acima de 120 kg, ou em garagem de uso intenso, o contrapeso compensa e paga a diferença em durabilidade.

O que vem num kit contrapeso

Antes de comprar, confere se o kit tem tudo. Falta de uma peça pequena para a montagem inteira.

• Cabo de aço: normalmente 3/16 ou 1/4 de polegada, dependendo do peso do portão.
• Roldanas com mancal: duas ou quatro, conforme o modelo. Mancal com rolamento dura muito mais que bucha simples.
• Suportes de fixação: vão chumbados ou parafusados no pilar.
• Caixa ou tubo do contrapeso: onde entra o peso. Precisa ser fechada, por segurança.

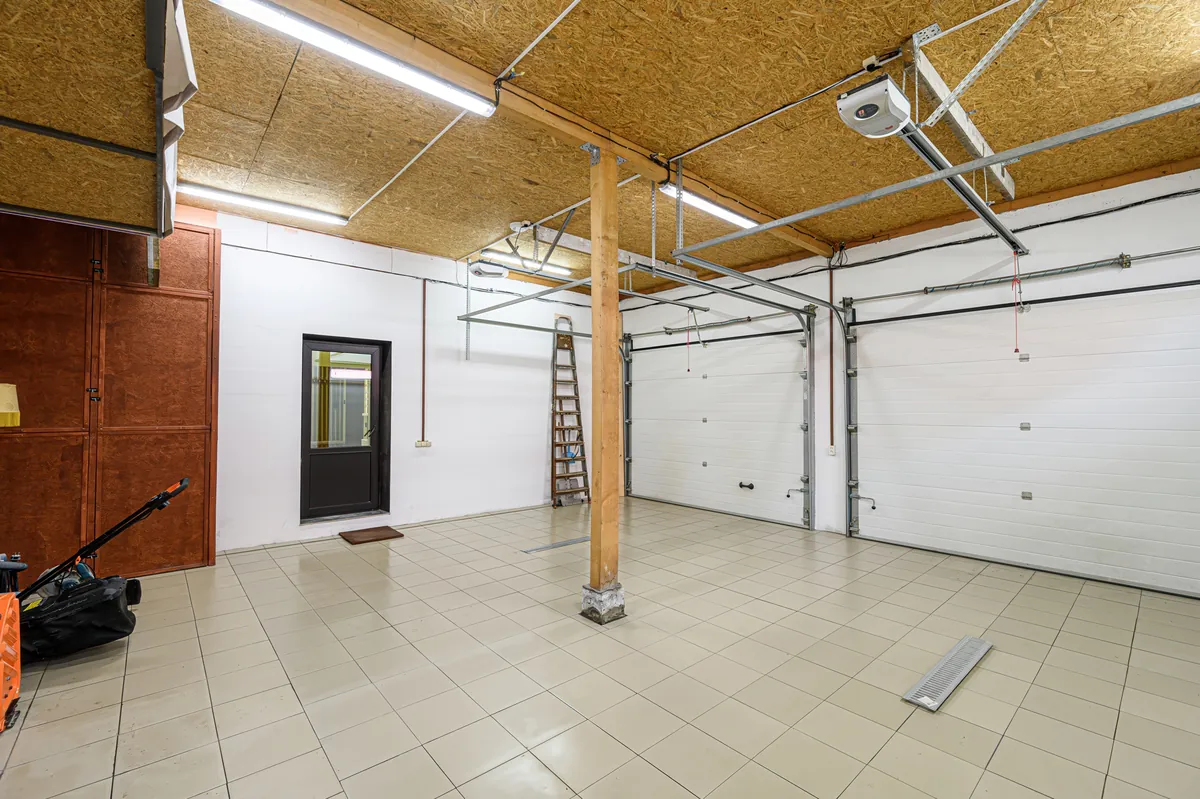

• Braço articulado ou haste guia: conduz o movimento do portão.
• Grampos de cabo e esticador: as peças que todo mundo esquece e sem elas não tem regulagem.

O kit contrapeso para portão da Portosul já vem completo. O peso em si costuma ser comprado à parte, porque a quantidade depende do teu portão.

Passo 1: descubra quanto pesa o teu portão

Não tem como calcular o contrapeso sem saber o peso do portão. E aqui não vale chute, porque errar o peso significa errar tudo depois.

Soma três coisas:

• A estrutura: os metros de metalon do quadro e dos reforços, multiplicados pelo peso por metro da bitola. Um metalon 40x40 com parede de 1,20 mm pesa em torno de 1,45 kg por metro.
• O fechamento: a chapa ou as lâminas. Uma chapa de aço com 0,90 mm pesa cerca de 7 kg por metro quadrado.
• A ferragem e a tinta: arredonda uns 5 kg por cima.

Se tu ainda não montou o portão e quer levantar a quantidade de material antes, o guia de como calcular o material de um portão de ferro tem o passo a passo completo. E para o cálculo de peso por perfil, o guia de quanto pesa o aço traz a fórmula.

Exemplo prático

Portão basculante de 3,00 x 2,50 m, quadro e reforços em metalon 40x40, fechamento em chapa de 0,90 mm:

• Estrutura: cerca de 26 metros de metalon x 1,45 kg = 38 kg
• Fechamento: 7,50 m² x 7 kg = 53 kg
• Ferragem e tinta: 5 kg
• Peso total aproximado: 96 kg

Passo 2: calcule o contrapeso

O ponto de partida é simples: o contrapeso total fica em torno de 50% do peso do portão, dividido igualmente entre os dois lados.

No exemplo dos 96 kg, isso dá 48 kg de contrapeso total, ou seja, 24 kg de cada lado.

Só que isso é ponto de partida, não resposta final. A geometria do teu portão, a altura das roldanas e o tipo de braço mudam o resultado. Por isso o contrapeso precisa ser ajustável. Monta a caixa com folga para adicionar ou tirar peso, e regula no teste.

O peso pode ser bloco de concreto, retalho de ferro ou chapa cortada. O importante é ser modular, em pedaços de 2 ou 3 kg, para tu conseguir ajustar fino.

Passo 3: a instalação, na ordem certa

A ordem importa. Fazer fora de sequência obriga a desmontar.

• 1. Confira o espaço lateral. A caixa do contrapeso precisa de um canal livre no pilar, com a altura do curso do portão mais uma folga. Sem esse espaço, o sistema não funciona e não tem jeito de contornar depois.
• 2. Fixe os suportes nivelados. Este é o passo mais crítico. Suporte fora de nível faz o portão entortar no curso e o cabo desgastar de um lado só. Usa nível de bolha nos dois pilares e confere a mesma altura nos dois.
• 3. Monte as roldanas no alto. Alinhadas com o ponto de saída do cabo, sem desvio lateral. Cabo que raspa na borda da roldana se rompe em meses.
• 4. Passe o cabo de aço. Do ponto de fixação no portão, pela roldana, até a caixa do contrapeso. Prende com no mínimo dois grampos em cada ponta, com as porcas do lado do cabo tensionado.
• 5. Instale a caixa e coloque o peso inicial. Começa com uns 40% do peso do portão e vai subindo.
• 6. Teste e regule. É a próxima seção, e é onde o serviço realmente fica pronto.

Passo 4: o teste de equilíbrio

Este é o teste que separa o serviço bem feito do serviço que volta em seis meses.

Abre o portão até a metade do curso e solta. Depois repete a um quarto e a três quartos do curso. Em todas as posições ele deve ficar parado onde tu soltou.

• Se o portão cai sozinho: falta contrapeso. Adiciona peso de 2 em 2 kg até equilibrar.
• Se o portão sobe sozinho: sobra contrapeso. Tira peso na mesma proporção.
• Se ele para no meio mas cai perto do chão: normal e até desejável. Uma leve tendência de fechar nos últimos 20 cm ajuda a vedar o portão.
• Se ele trava ou range em um ponto específico: não é peso, é alinhamento. Volta no nivelamento dos suportes.

Depois de equilibrado, o portão tem que subir com a força de uma mão só, sem esforço.

Cinco erros que mais aparecem na instalação

• Não conferir o espaço lateral antes de comprar. É o erro mais caro, porque descobre com o kit já pago e o portão já pronto.
• Suporte fora de nível. Gera travamento, ruído e desgaste do cabo. Cinco minutos de nível economizam a desmontagem.
• Caixa de contrapeso aberta. Peso solto e exposto é risco de acidente grave, principalmente com criança em casa. Sempre fechada.
• Cabo subdimensionado. Economizar na bitola do cabo é o pior lugar para economizar em todo o sistema.
• Peso fixo, sem possibilidade de ajuste. Concretar o contrapeso num bloco único tira toda chance de regulagem depois.

Manutenção: pouca, mas não zero

O contrapeso é durável, não eterno. Duas rotinas simples e ele passa dez anos sem dar trabalho:

• A cada seis meses: lubrifica as roldanas e reaperta os grampos do cabo.
• Uma vez por ano: passa a mão no cabo de aço inteiro, com luva. Se sentir fio partido espetando, troca o cabo. Fio partido é aviso de que o rompimento está chegando.

Vale também repassar a tinta na estrutura. Portão de garagem pega chuva e sol o ano todo, e uma demão de tinta fundo para serralheiro a cada dois anos evita corrosão nos pontos de solda.

E se o portão for motorizado?

Muita gente acha que motor dispensa o contrapeso. É o contrário. O contrapeso continua fazendo todo o trabalho de equilibrar o peso, e o motor só empurra e puxa o que sobrou.

Portão motorizado sem contrapeso regulado queima o motor, porque força o equipamento a levantar os 100 kg inteiros toda vez. Com o contrapeso certo, o motor move o equivalente a poucos quilos e dura anos.

Conclusão

Kit contrapeso não é peça complicada, é sequência. Descobre o peso do portão, começa com metade disso em contrapeso, nivela bem os suportes e ajusta no teste de equilíbrio até o portão parar sozinho em qualquer altura. Feito assim, é o tipo de instalação que tu monta uma vez e não vê mais.

Se tu ainda está definindo a estrutura do portão, vale ler antes o guia sobre estrutura de aço para portão basculante, e conferir a tabela de bitolas do metalon para escolher o perfil certo.

Precisa do kit contrapeso e do material do portão? A Portosul tem kit contrapeso, metalon, chapas e a linha completa de acessórios para serralheria com pronta entrega em São Leopoldo e no Vale dos Sinos. Manda a medida do teu portão pelo WhatsApp e recebe o orçamento.
